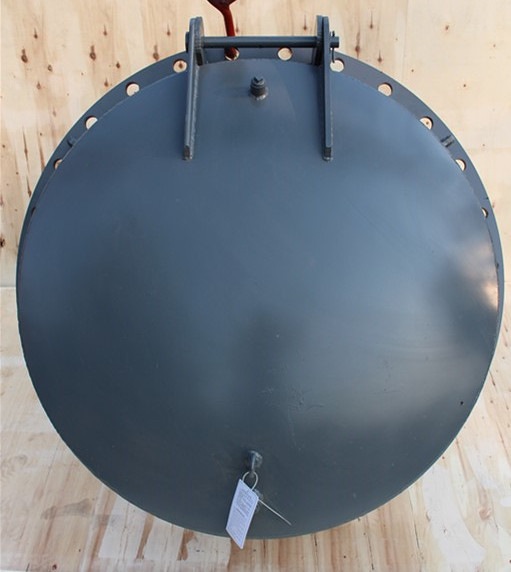

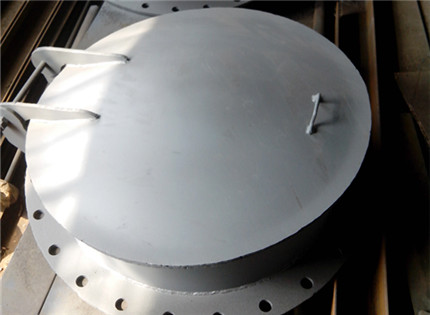

钢制拍门

　　PM型钢制拍门主要用于对管道压力损失要求不高，一般直接安装于水泵的出口端，耐冲击力较高的场合，制作材料可采用铸铁、玻璃钢或钢件，外形分为方形和圆形，稍加改造可当作窖井盖使用。

　　雲瑞钢制拍门，管道压力损失小，可认为是普通拍门的替代品，可以设定门盖的比重（一般∝=1.1~1.2T/M3），大多为焊接件。



　　拍门结构与工作原理：



　　由阀座、阀板、密土封圈、铰链四部分构成。



　　仅用于单向水流的圆形和方形出水口，结构严密，工作可靠，无需人力操作启闭力来自



　　水源压力，当拍门内的水压大于拍门外侧压力则开启；反之则关闭。



　　拍门性能：



　　适用介质：水，河水，江水，海水，生活，工业污水



　　适用范围：



　　适用于水利系统、市政污水、城市防洪排涝、污水处理厂、自来水厂等。



　　产品规格和类别：



　　拍门规格分圆形拍门和方形拍门两种，可根据出水口大小形状设计生产；拍门类别可分别为空心浮板式拍门和平板式拍门。



　　拍门安装：



　　拍门安装可采用以下方式：法兰连接，混凝土浇筑。



　　拍门中心与流道中心允许偏差不应大于3.0 mm



　　拍门四周应留有400 mm的安装空间，拍门出口下方做成1：5的斜坡。



　　拍门安装的配件：螺栓或膨胀丝采用不锈钢或经过防腐处理的碳钢；密封件采用橡胶或橡胶垫片。
